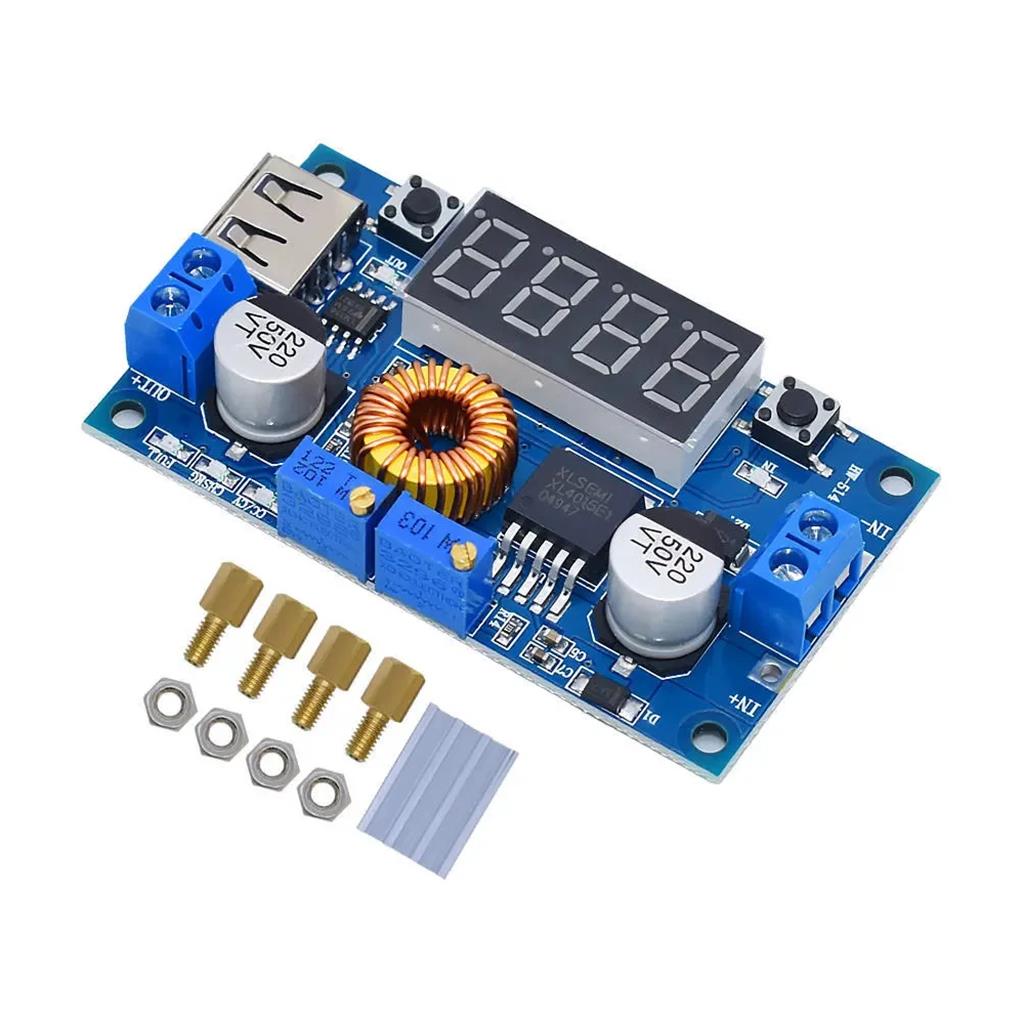

Dijital ürünleri şarj etmek için voltmetre, ampermetre, güç ölçer, USB arayüzü içerir.
Not:
1. Ürünü kullandığınızda, modül giriş ve çıkışları yerden izole ediniz
2.USB çıkış voltajı, sabit bir 5V çıkışı değil, modül ile tutarlıdır. Dijital ekipman için şarj ederken, USB çıkış voltajının 5V olduğundan emin olun.
3. Bazı müşteriler şunu bildirir: “modül çıkış voltajını ayarlayamaz, her zaman giriş voltajına eşittir.” bu sorunla karşılaştığınızda, lütfen “voltaj potansiyo metresi” 10 tur veya daha fazla saat yönünün tersine dönmesini sağlayın, ardından çıkış voltajını ayarlayabileceğiniz modülü kullanın. Çünkü fabrika varsayılan çıkış gerilimi yaklaşık 20V.

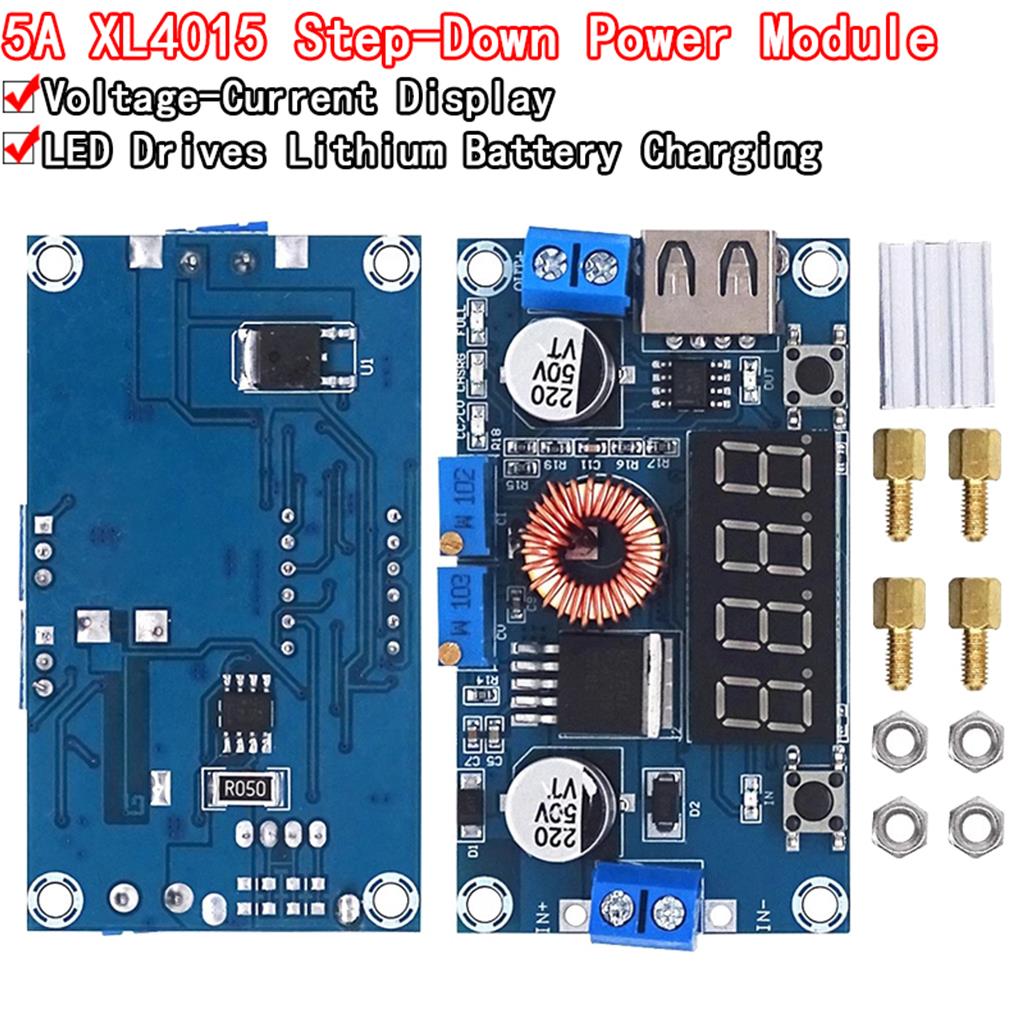

Özellikler
1. Giriş voltaj aralığı: 5-36VDC
2. Çıkış voltaj aralığı: 1.25-32VDC ayarlanabilir
3. Çıkış akımı: 0-5A
4. Çıkış gücü: 75W
5. 96% kadar yüksek verimlilik
6. Termal kapatma fonksiyonu inşa
7. Mevcut limit fonksiyonunda yerleşik
8. Çıkış kısa koruma fonksiyonu inşa
9. Giriş ters polarite koruması: yok (gerekirse, giriş ile seri olarak yüksek akım diyot).

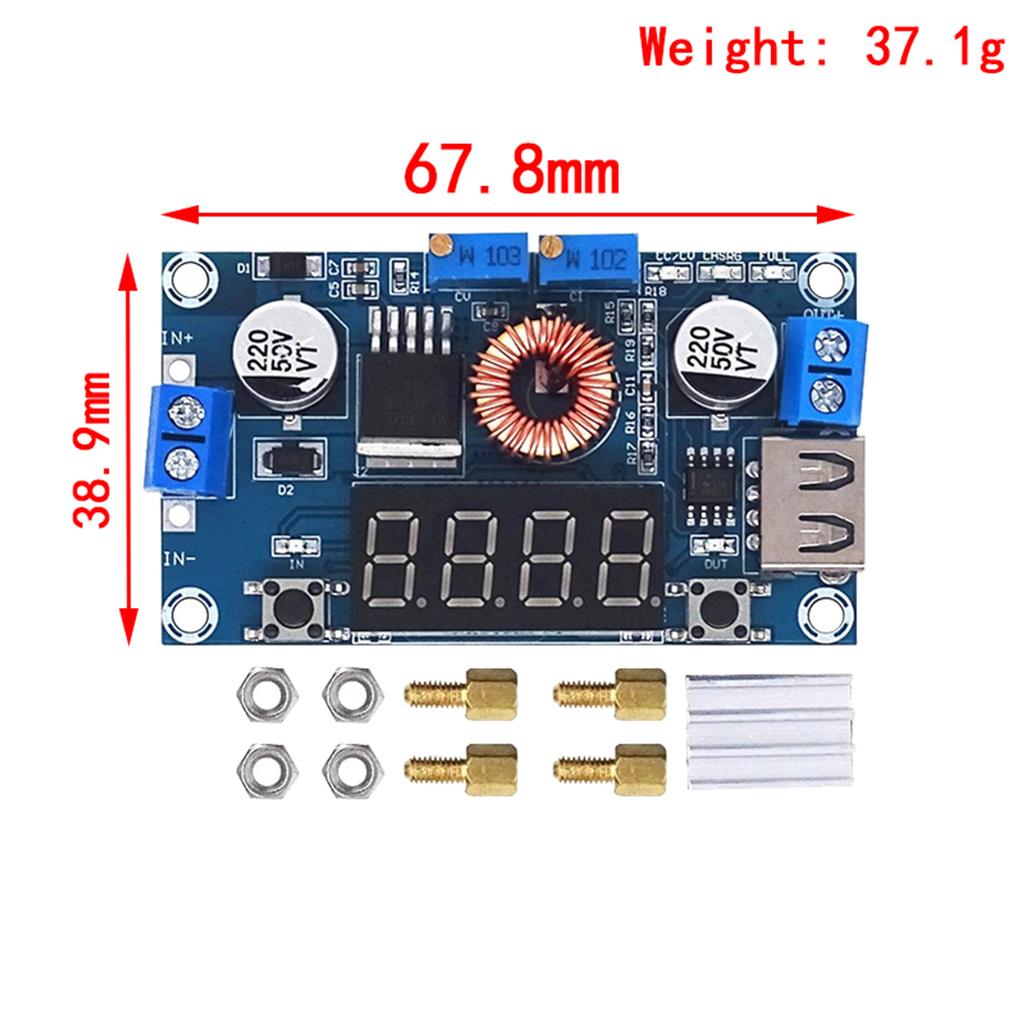

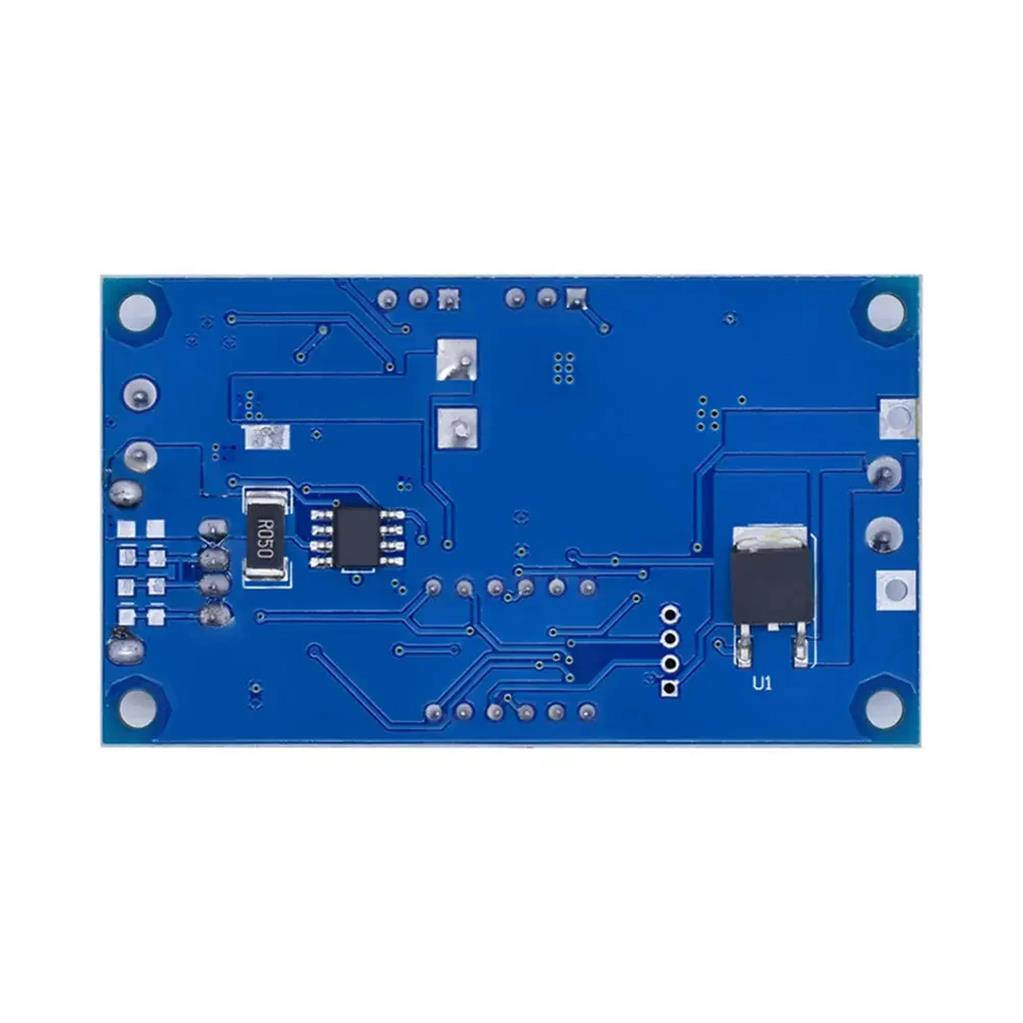

10.L x g x y = 68.2 × 38.8 × 15mm

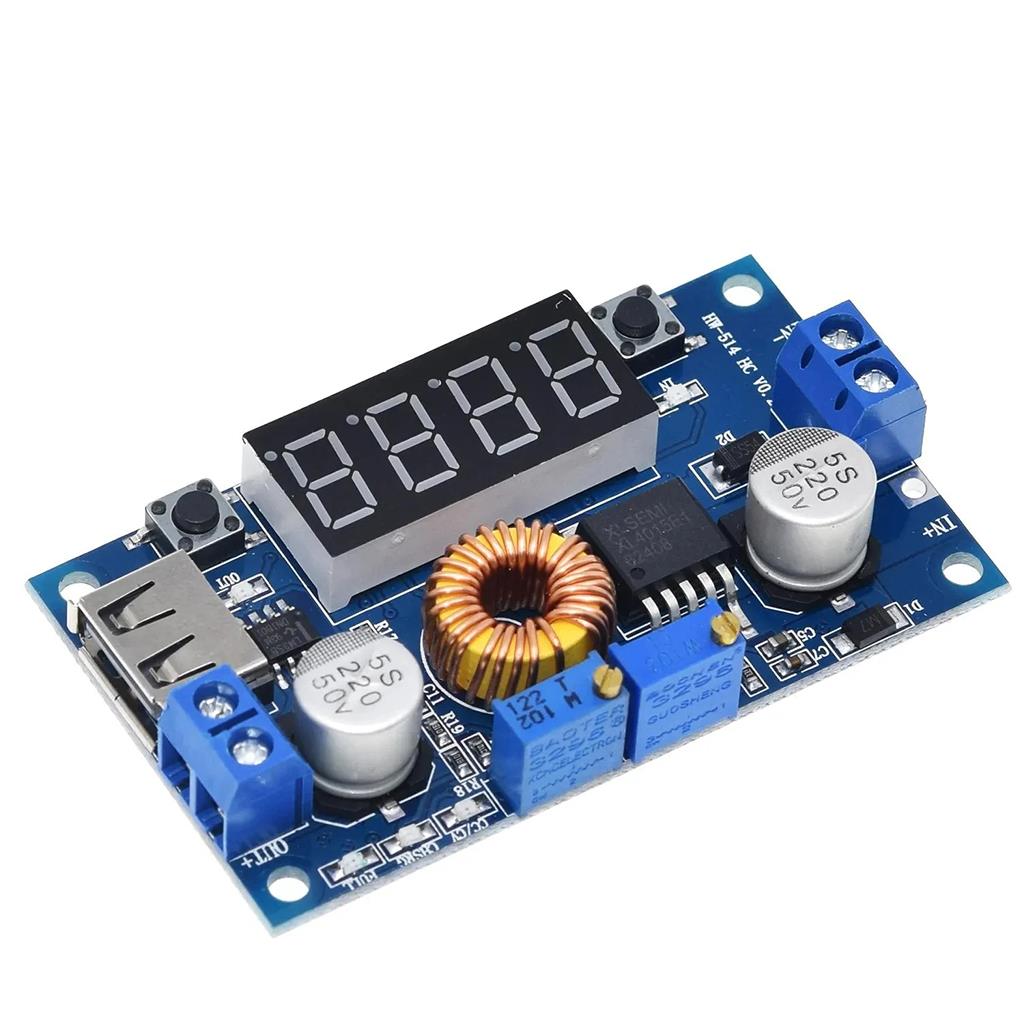

Uygulama
1. Aşırı akım koruması ile bir adım aşağı modülleri olarak kullanın
Kullanım:

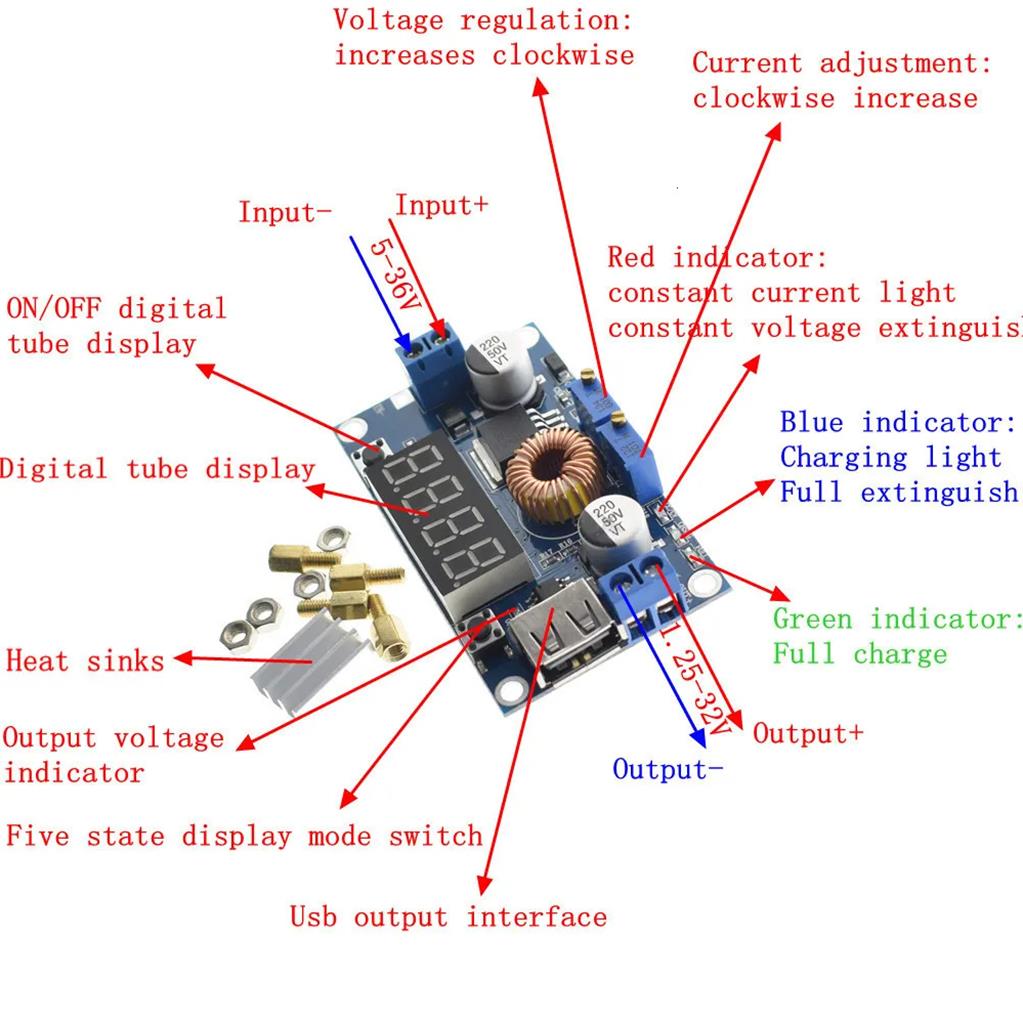

(1) doğru düğmeyi ayarlayın, böylece “OUT” LED ışıklı, dijital metre çıkış voltajının değerini gösterir, çıkış voltajının istediğiniz değere ulaşması için “voltaj potentiometer metresini” ayarlayın.
(2) sağ düğmeyi ayarlayın, böylece dijital sayaç çıkış akımının değerini gösterir; Tel kısa çıkış terminali, daha sonra “mevcut potentiometer metreyi” ayarlayın, böylece çıkış akımı önceden belirlenmiş bir aşırı akım koruma değerine ulaşır. (Örneğin, dijital sayaç 4A akım değerini gösterir, daha sonra modülü maksimum 4A akımına kullanabilirsiniz)
(3) yüke bağlı.
2. Pil şarj cihazı olarak kullanın
Kullanım:
(1) akü şamandıra voltajını ve şarj akımını şarj etmeniz gerektiğinden emin olun; (lityum parametreler 3.7V/2200mAh ise, şamandıra voltajı 4.2V, maksimum şarj akımı 1C, ie 2200mA)
(2) yüksüz koşullar altında, çıkış voltajının şamandıra voltajına ulaşması için “voltaj potentiometer metresini” ayarlayın; (eğer 3.7V şarj edilebilir lityum pil ise, çıkış voltajı 4.2V olarak ayarlanabilir)
(3) sağ düğmeyi ayarlayın, böylece dijital sayaç çıkış akımının değerini gösterir; Tel kısa çıkış terminali, daha sonra “mevcut potentiometer metreyi” ayarlayın, böylece çıkış akımı önceden belirlenmiş bir şarj akımı değerine ulaşır.
(4) şarj dönüş lambası akım fabrika varsayılan şarj akımı 0.1 kez; (şarj akımı sırasında pil yavaş yavaş azalır, şarj akımı ayarı 1A ise, daha sonra şarj akımı 0.1A 'dan az olduğunda, mavi ışıklar kapalı, yeşil ışık yanıyor, Bu, pilin tamamen şarj edildiği anlamına gelir)
(5) pil şarjına bağlı.
(1,2,3,4 adımlar: çıkış yüksüz, pili bağlamayın)
3. LED sabit akım sürücü modülü olarak kullanın
Kullanım:
(1) “voltaj potentiometer metresini” ayarlayın, böylece çıkış voltajı istediğiniz değere ulaşır.
(2) sağ düğmeyi ayarlayın, böylece dijital sayaç çıkış akımının değerini gösterir; Tel kısa çıkış terminali, daha sonra “mevcut potentiometer metreyi” ayarlayın, böylece çıkış akımı önceden belirlenmiş bir LED çalışma akımına ulaşır.
(3) LED bağlayın, çalışın.
(1,2 adım: çıkış yüksüz, LED bağlamayın)
Voltmetre ve ampermetre kalibrasyon yöntemi:
Manuel kalibrasyon fonksiyonu ile modül, mevcut voltaj ve akım doğruluğunu gereksinimleri karşılamak için düşünüyorsanız, aşağıdaki işlemleri gerçekleştirmeyin, hassas voltaj ve akımı düzeltebilir.
(1) çıkış voltajı kalibrasyon adımları
Adım 1, "OUT" LED ışıklı, dijital metre çıkış voltajı değerini gösterir böylece sağ düğmeyi ayarlayın; 2 saniyeden fazla sağ tuşa basın, bırakın, çıkış voltajı kalibrasyon moduna girebilmeniz için dijital metre ve “çıkış” LED senkronizasyonda yanıp söner.
Adım 2, sağ tuşa basın (normal hız), voltaj değeri bir birim ekliyor; Sol tuşa basın, eksi bir birim; Bir birim nedeniyle 0.1V daha azdır, minimum voltaj ekranı 0.1V, bu yüzden voltmetre değişimini görmek için sürekli olarak 1-5 kez basmanız gerekir 0.1V, Mevcut ekran voltajına bağlı olarak, anahtara basarak kaç kez voltmetre 0.1V değişir, voltaj ne kadar yüksek olursa, baskı sayısı o kadar azdır.
Adım 3, çıkış voltajı kalibrasyon modundan çıkmak için 2 saniyeden fazla sağ tuşa basın. Tüm parametreler kaydetmek için otomatik olarak kapanacaktır.
(2) giriş voltajı kalibrasyon adımları
Adım 1, sağ düğmeyi ayarlayın, böylece “IN” LED ışıklı, dijital metre giriş voltajının değerini gösterir; 2 saniyeden fazla sağ tuşa basın, serbest bırakın, giriş voltajı kalibrasyon moduna girebilmeniz için dijital metre ve “IN” LED senkronizasyonda yanıp söner.
Çıkış voltajı kalibrasyon yöntemi ile tutarlı 2 ve 3 adımları.
(3) çıkış akımı kalibrasyon adımları
Adım 1, sağ düğmeyi ayarlayın, böylece dijital sayaç çıkış akımının değerini gösterir. Çıkış akımı kalibrasyon moduna girebilmeniz için sağ düğmeye 2 saniyeden fazla basın, serbest bırakın, dijital sayaç senkronizasyonda yanıp söner.
Adım 2, yüke bağlı, serideki ampermetre, dijital sayacın ekranını değiştirmek için sağ ve sol düğmeyi ayarlayın, böylece
