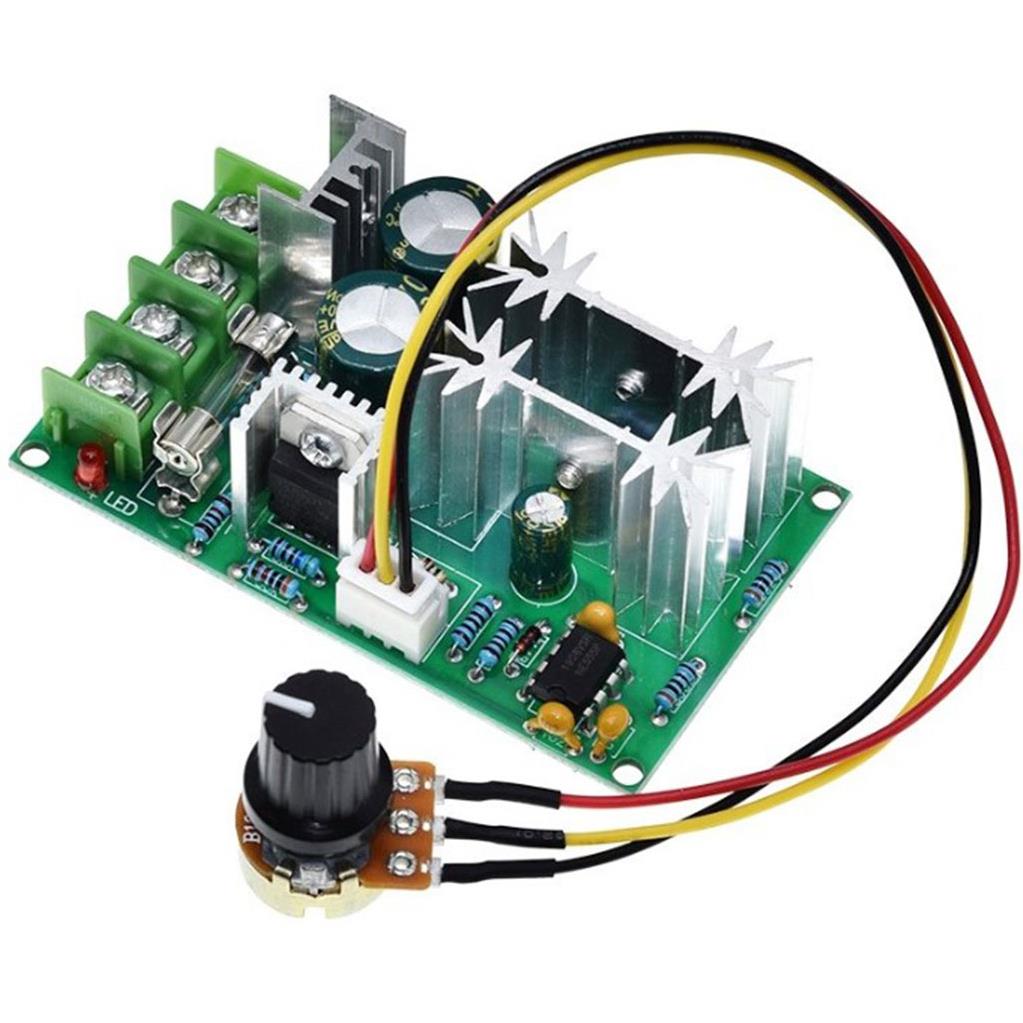

PWM 20A DC Motor Hız Kontrol Devresi(DC 6-60V)

Bu modülü motorlarınızı sürmek veya pwm ile kontrol etmek istediğiniz herhangi bir komponent için kullanabilirsiniz. Bu modül diğer modüllerin boyuna kıyasla küçük boyutu ve ısı yalıtımı ile projelerin gözdesi olarak karşımıza çıkıyor.

Motor hız kontrol cihazı, DC motorunuza veya diğer DC yükünüze sürekli bir 20A akım sağlayabilir. Modül, motoru ve kontrol cihazını aşırı akım koşullarından korumak için

kullanıcı tafından değiştirilebilen bir panele monte edilmiş 25A sigorta içerir.

DC Motor PWM Hız Ayar Anahtarı Kartı Modülü Kullanım Alanları:

• DC Motor kullanılan devrelerde
• Test devrelerinde
• Güç kontrolü sağlamakta
• Elektrik makinelerinde
• Güneş pili şarj üniteleri gibi özel devrelerde kullanılmaktadır.

 PWM Nedir?

Açılımı Pulse Width Modulation yani Sinyal Genişlik Modülasyonu olan bu teknik, sinyal işleme veya sinyal aktarma gibi birçok elektronik devrede kullanılmakta. En basit haliyle bir sinyal modülasyon tekniği olarak tanımlanabilir. Sinyalin aktarılması için en uygun hale getirilmesinde görev alır.

Özellikler

• Giriş Voltajı: 6V - 60V DC
• Maksimum çıkış gücü: 1200W
• Maksimum sürekli çıkış akımı: 20A
• Çıkış Akımı:0-20A
• Aşırı yük ve kısa devre koruma akımı (sigorta): 20A
• PWM frekansı: 25kHz
• Malzeme: plastik, metal
  • Montaj Delikleri: M3
    • Görev döngüsü (duty cycle) ayarlanabilir: % 10 -% 100
• Görev Döngüsü: Potansiyometre ile sürekli ayarlanabilen% 0-% 100 veya 0-5V analog kontrol sinyali

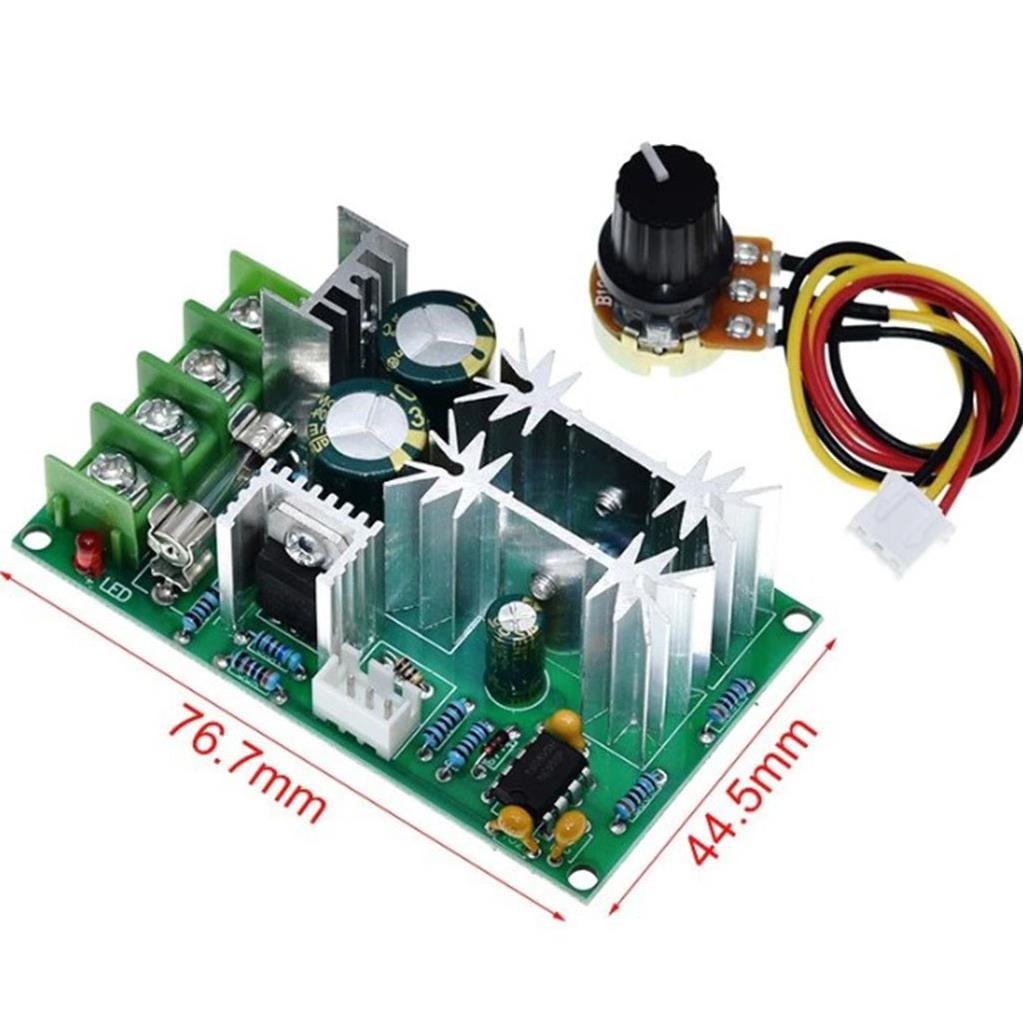

• Boyutlar: 76,7 mm x 44,5 mm 26mm
• DC 12V 24V 36V 48V değerleri ile rahatlıkla kullanım sağlayabilirsiniz

NOT: Kontrol ünitesi ters kutup korumalı DEĞİLDİR ve besleme gerilimine yanlış kutuplama ile bağlanırsa hasar görür. Güç vermeden önce tüm bağlantıları iki kez kontrol edin ve her türlü kablolama değişikliğini yapmadan önce daima güç kaynağını kapatın.

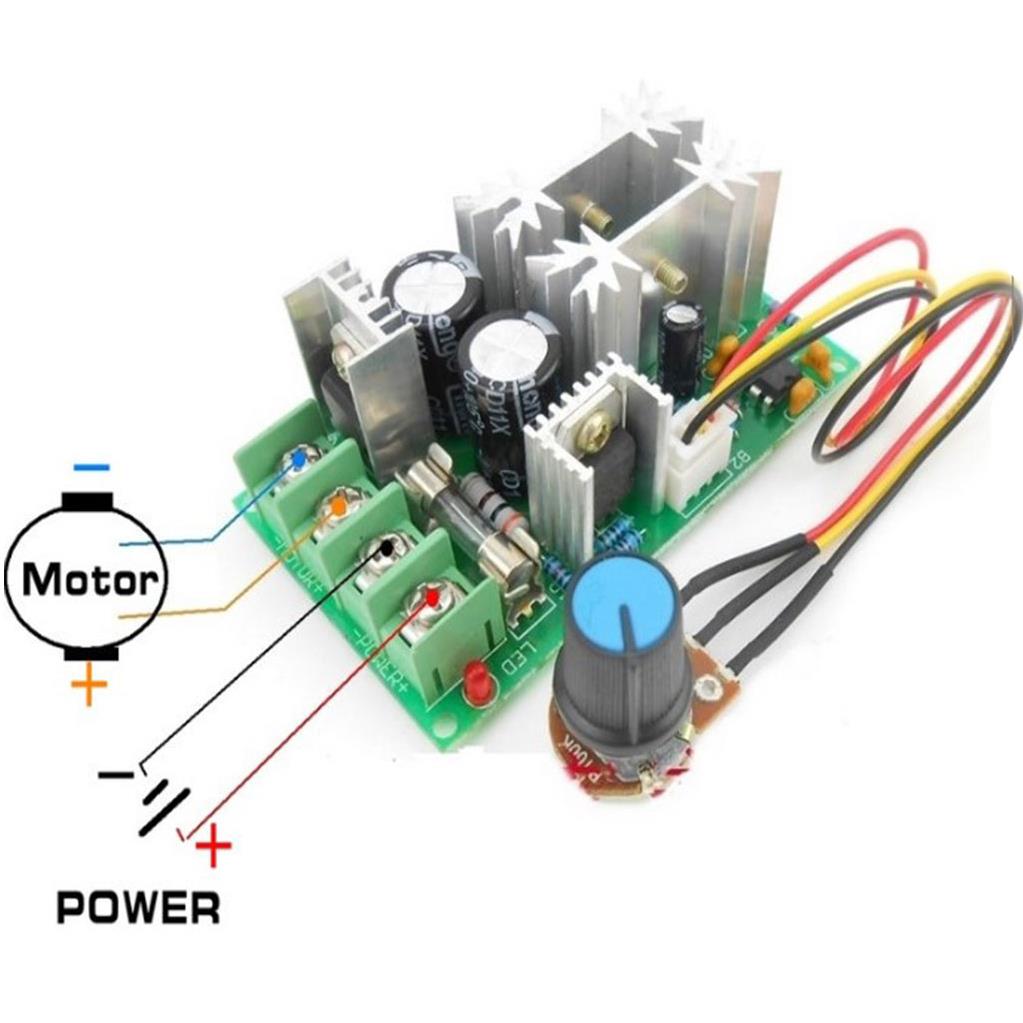

• 1. DC motorunuzu (veya DC yükünüzü) kablo bağlantı şemasında belirtilen motor terminallerine bağlayın.
  2. Bağlantının doğru kutup olduğundan emin olarak devreye 6V-60
  3. V DC gerilim uygulayabilirsiniz. Motora uygulanan voltajın devreye uygulanan besleme voltajı olacağını unutmayın. Devreyi olası herhangi bir kısa devreden koruyun.
  4. Şimdi potansiyometre ile motorun hızını kontrol edebilirsiniz.
  5. Potansiyometre soketli olduğu için kolaylıkla sökülebilir

• Paket İçeriği:

  • 1 x PWM 20A DC Motor Hız Kontrol Devresi(DC 6-60V)
