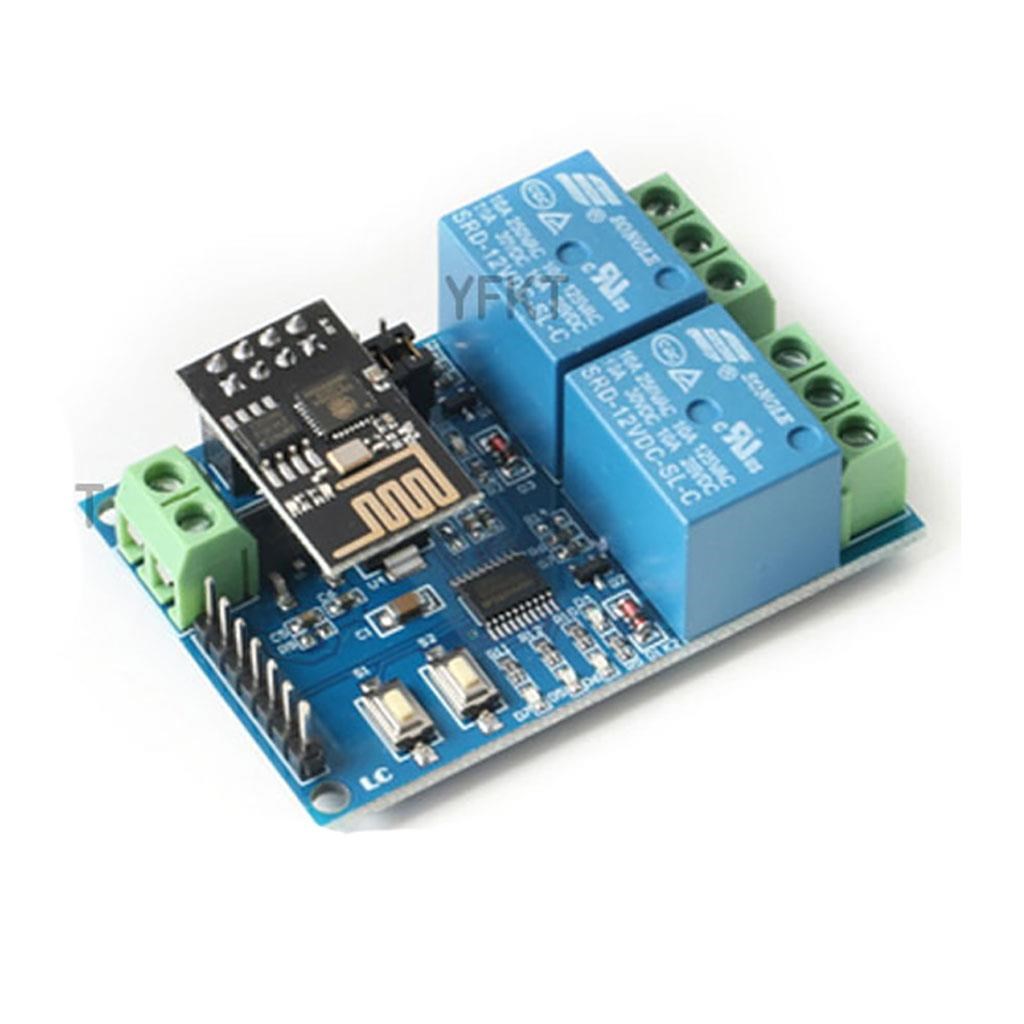

Esp8266 12V 2 Kanal Wifi Röle Kartı (ESP8266 Dahildir)
12V 1 Kanal Wifi Röle Kartı ürünü akıllı ev ve diğer projelerinizde cep telefonunuzdan wifi ile anahtarlama yapabileceğiniz ucuz ve pratik bir modüldür.
Arduino ve diğer projelerinize kolayca entegre edebilirsiniz.
Kart 12V DC gerilimle çalışmaktadır.
Telefondan ya da herhangi bir modülden gönderilen wifi sinyali ile röle kontrol edilir.
Nesnelerin interneti(IoT) ve uzaktan kontrol projelerinde kullanılabilecek pratik bir karttır.

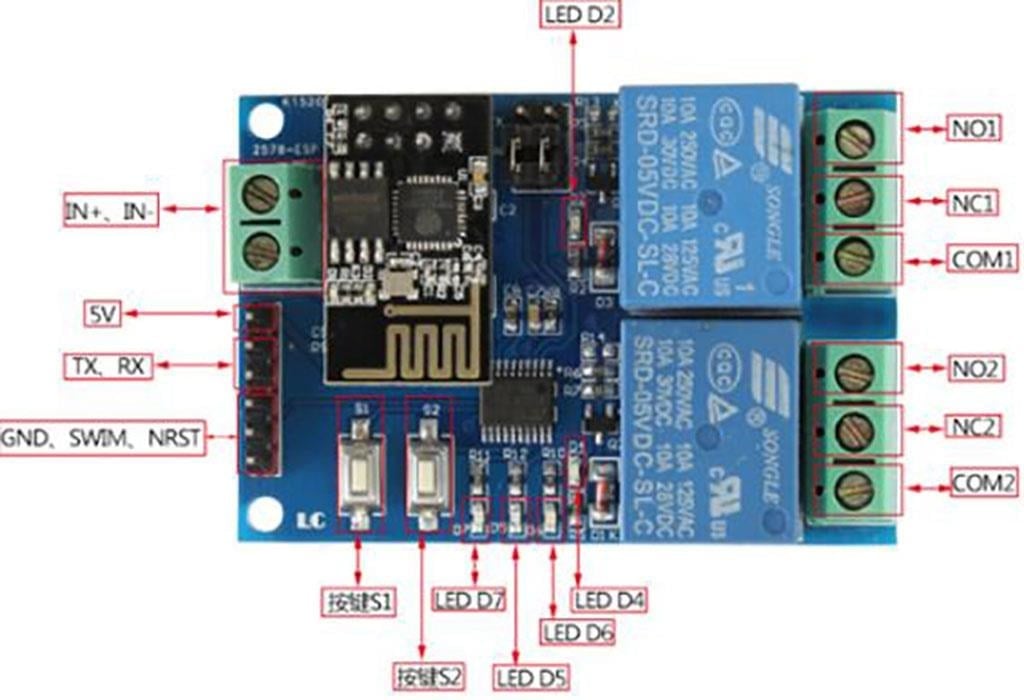

IN +, IN-: 12V güç girişi;
TX, RX: UART seri port pinleri;
5V, GND, SWIM, NRST: STM8S mikrodenetleyici program indirme portu
S1 düğmesi: mod değiştirme, varsayılan ayar mod 1'dir.
S2 düğmesi: Fabrika ayarlarına geri yükle
LED D2 ve D4 (kırmızı ışık): röle çalışma göstergesi, röle açık olduğunda yanar.
LED D7 (kırmızı ışık): Mod 1 göstergesi
LED D5 (mavi ışık): Mod 2 göstergesi
LED D6 (yeşil ışık): çalışma durumu göstergesi, aşağıdaki gibi açıklanmıştır:
(1) Kapalı olduğunda, kendi kendini yapılandırdığı veya yönlendiriciyle bağlantısını kaybettiği anlamına gelir;
(2) 0,5S'de yanıp sönme, APP'nin ESP-01 modülü için bir WIFI hesabı yapılandırmasını beklemek anlamına gelir.
Ve şifre;
(3) 2S yavaşça yanıp söndüğünde, yapılandırmanın tamamlandığı ve cep telefonuyla TCP bağlantısının kurulmasının beklendiği anlamına gelir;
(4) Sabit ışık, cep telefonuyla TCP bağlantısının başarıyla kurulduğunu gösterir.
İki adet ayrılmış jumper kapağı: Normal kullanım sırasında lütfen bunları alt uca takın (yani, RX, RX1'e, TX, TX1'e bağlı olsun). ESP-01 modülünde hata ayıklamak için USB'den TTL seri porta dönüştürücü modülünü kullanmak istiyorsanız, lütfen üst uca takın (aksi takdirde parazit oluşabilir).
COM1: halka açık terminal;
NC1: Normalde kapalı uç, röle devreye girmeden önce COM1 ile kısa devre yapar ve devreye girdikten sonra takılı kalır.
N01: Normalde açık, röle kapanmadan önce takılı kalır ve kapandıktan sonra COM1'e kısa devre yapar.
COM2: halka açık terminal;
NC2: Normalde kapalı uç, röle devreye girmeden önce COM2 ile kısa devre yapar ve devreye girdikten sonra takılı kalır;
N02: Normalde açık, röle kapanmadan önce takılı kalır ve kapandıktan sonra COM2'ye kısa devre yapar.
Röle kontrol komutu (hex formatında):
Bayrak yarışını kazanma: A0 01 01 A2
Röleyi kapat: A0 01 00 A1
Teknik Özellikleri

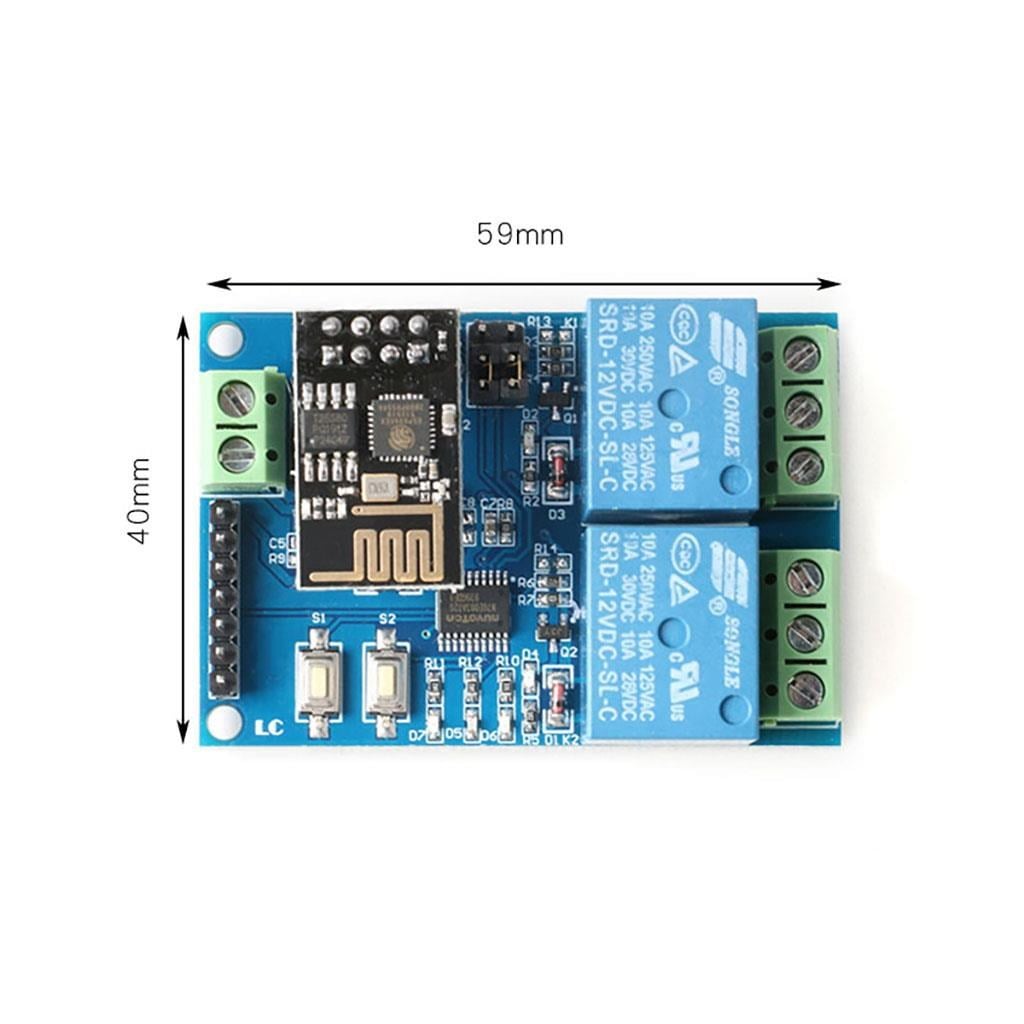

Ürün boyutu: 59 * 40mm
Çalışma gerilimi: DC12V
İletişim: WIFI (ESP8266 modülü)
Seri haberleşme parametreleri: 9600,8,1,0,0
İletim mesafesi: 400m maksimum iletim mesafesi (açık ortam, WIFI modülü ile donatılmış cep telefonu)
Yük: 10A / 250VAC 10A / 30VDC, röle 100.000 kez çeker
Paket İçeriği
1 Adet Röle Kartı
1 Adet Wifi Modülü
