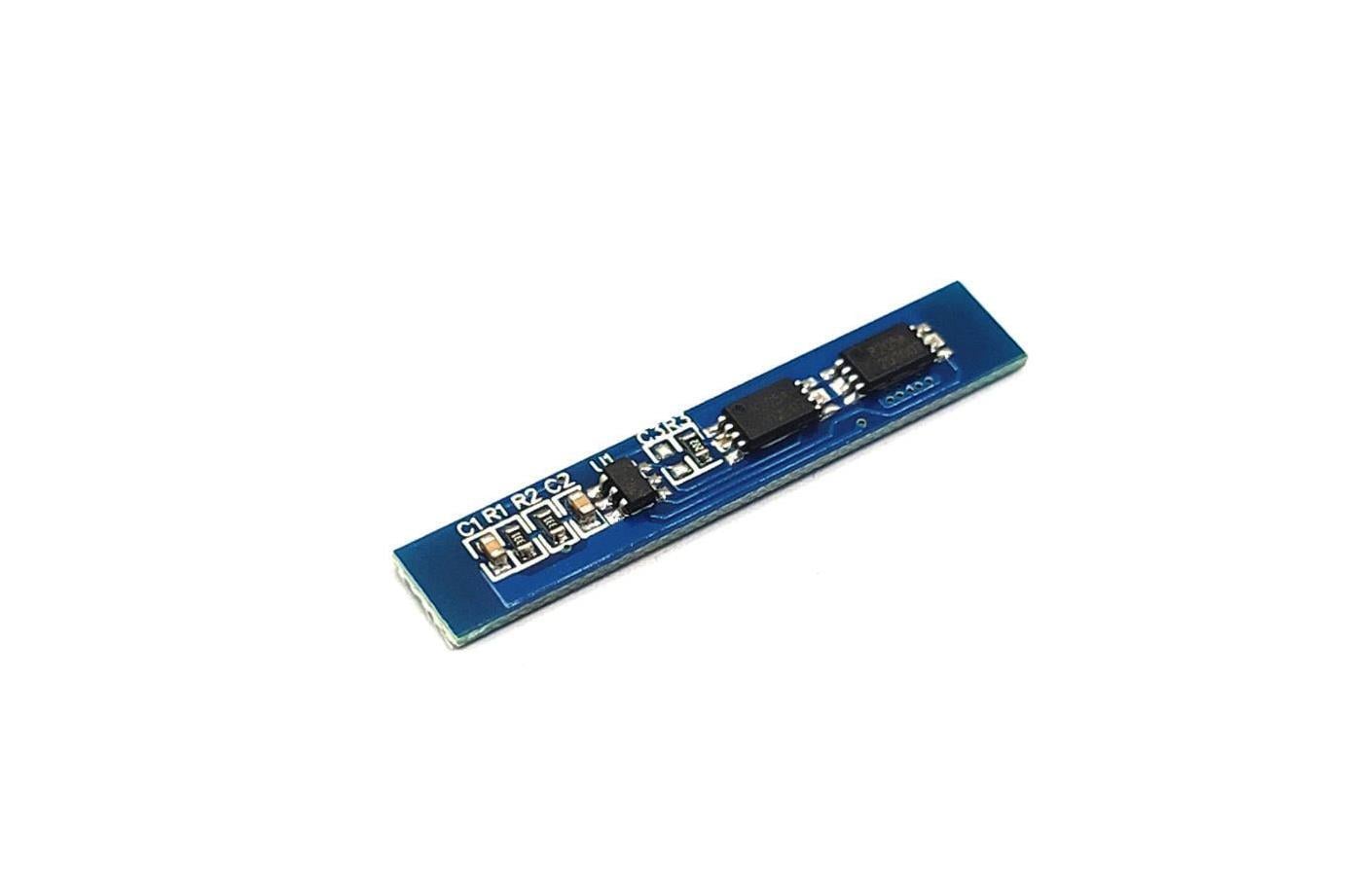

2S 3A 18650
Lityum Pil Koruma Kurulu Şarj Devresi
Lityum pil koruma kurulu özellikleri:
*Model: HX-2S-02
*Aşırı şarj voltaj koruma aralığı: 4.25-4.35v ± 0.05v
*Aşırı deşarj koruma voltaj aralığı: 2.5-3.0v ± 0.05v
*Anlık akım: 5A Saklama koşulları: -40-- + 80 ° C
*Çalışma akımı: 3A Çalışma sıcaklığı: -40 --- + 50 ° C
*Stand by akım: 3uA'dan az etkin ömür: 50.000 saatten fazla
*Dahili direnç: 45m?'den az Kısa devre koruması: koruma, şarj kurtarma
*Şarj voltajı: 8.4V-9V
*Boyut: 36 * 6 * 2.0mm

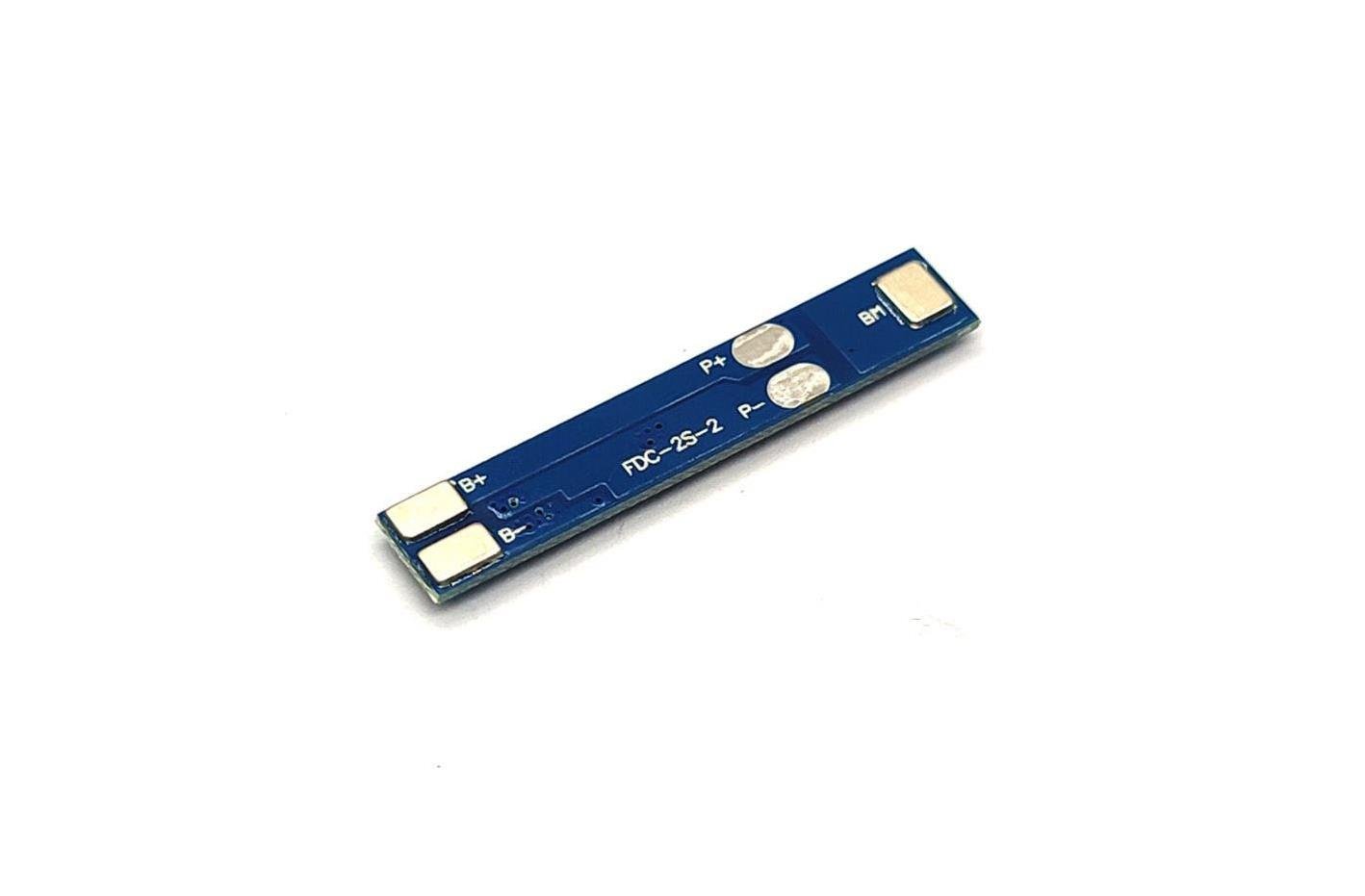

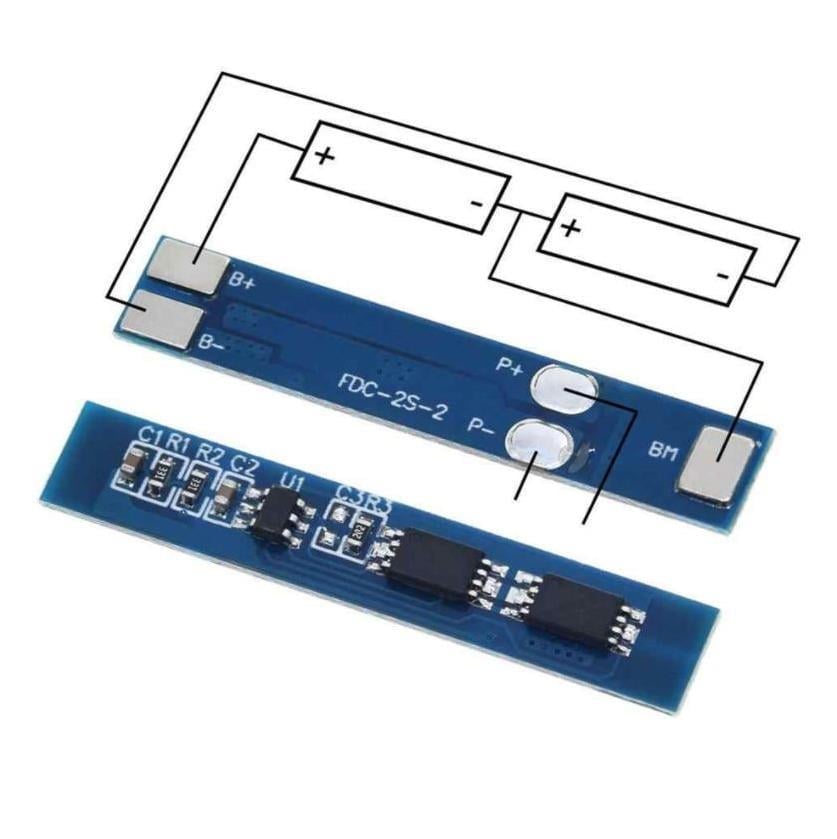

Bağlantı noktası açıklaması:
· B + akü pozitif kutbuna bağlı;
· B - akü negatif kutbuna bağlı;
· BM , batarya 1 ve batarya 2 arasındaki bağlantı noktası
· P + şarj / boşaltma terminali pozitif (kombine şarj / boşaltma terminali);
· P- şarj / deşarj terminali negatif ( ortak terminal / deşarj terminali)
